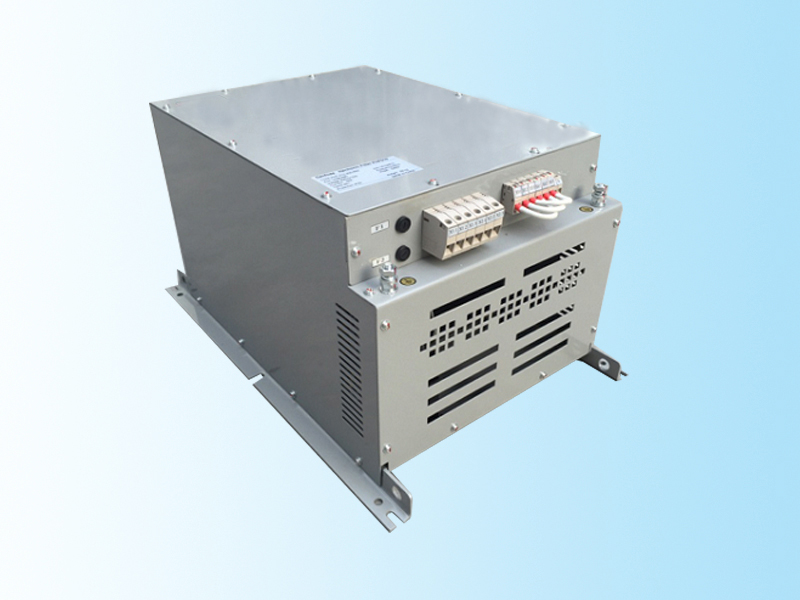

WDPHF無源諧波濾波器

發布時間: 2020-07-28 17:10　　來源: www.wifiit.cn

1.產品概述

WDPHF系列高級諧波濾波器是為抑制變頻器輸入端諧波的有效的解決方案。與傳統的諧波濾波器相比，具有占用面積小，諧波抑制能力強的的優點。當連接變頻器前端時，所產生的返回至電源的諧波電流擾動降低至滿負載時總諧波電流擾動的5%和10%。無源高級諧波濾波器的效率＞98%，具有性價比高和明顯的抑制諧波能力的解決方案。作為獨立的選件，高級諧波濾波器采用緊湊的機箱，能夠輕松的安裝到柜子空間中。

2.適用環境

本諧波濾波器在下列條件下能可靠工作：

1） 海拔調試不超過2000米；

2） 環境空氣溫度：最高不超過40℃，最低不低于-25℃；

3） 空氣相對濕度：最濕月的平均最大相對濕度為90%；

4） 無爆炸危險的介質中，且介質中無腐蝕金屬和破壞絕緣的氣體及導電塵埃的地方；

5） 不受雨雪侵襲的場所。

3.特點與優點

1) WDPHF005可以將電源端的諧波失真度降低到5%

2) WDPHF010可以將電源端的諧波失真度降低到10%

3) 緊湊的外形，便于安裝在控制柜內

4) 更方便的改造項目使用

5) 啟動方便，無需調整

6) 能夠更好的維護

4.功率范圍

  3x380-415V   10-480A    50Hz

  對于大功率應用場合，可以采用多單元并聯安裝。

5.安裝方式

  壁掛安裝 IP20

6.質保期限

a）本產品達到手冊中所標稱的各項技術指標。本公司產品自售出之日起給予壹年的質量保證（合同另有規定的以合同為準）。

b）產品若需質保服務或修理，須將產品送回本公司或本公司指定維修單位。

6.2 保證限制

前述的保證不適用于因以下情況所造成的損壞：

a）顧客不正確或不適當?shù)氖褂卯a(chǎn)品；

b）未經授權的修改或誤用；

c）在指定的適用環境外操作本產品，或是在不當?shù)牡攸c(diǎn)配置及維修；

d）顧客自行安裝的電路造成的損壞；

e）產品型號或機身序列號被改動、刪除或無法辨認；

f）損壞源于事故，包括但不限于雷擊、進水、火災等。

---
