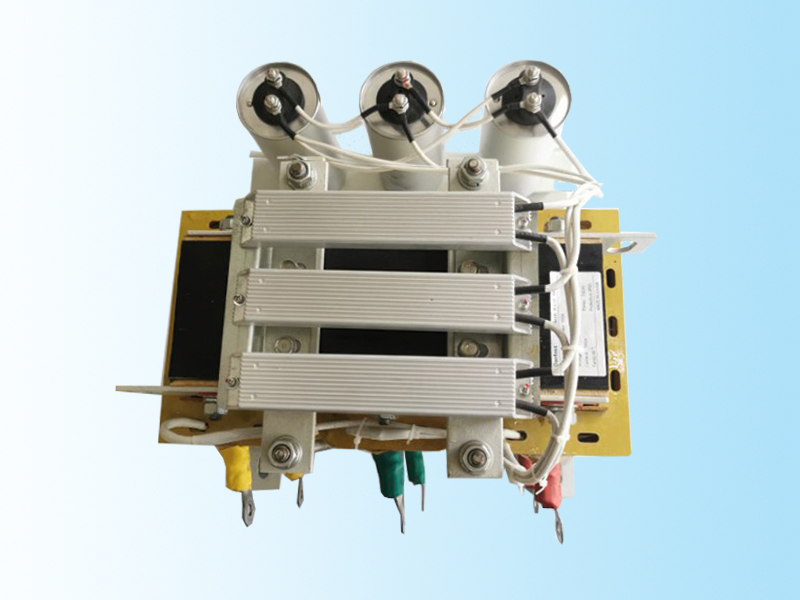

正弦波濾波器

發布時間: 2020-07-28 15:35　　來源: www.wifiit.cn

1.產品概述

        Sine wave filter系列正弦波濾波器是一種低通濾波器，能有效的抑制變頻器的開關頻率分量并消除變頻器接近正弦波的相間輸出電壓。這樣減少了電機的絕緣壓力和軸承電流。通過向電機供應正弦波電壓，同時還能消除電機的開關噪音、熱損耗和軸承電流，正弦波電壓可降低電機的磁滯熱損耗，又因?yàn)殡姍C(jī)的絕緣層壽命取決于電機溫度，所以安裝正弦波濾波器能延長電機的壽命。來自正弦波濾波器的電機終端正弦電壓能抑制電機的軸承電流。從而降低電機軸間放電的風險，延長電機壽命和維修間隔。

2.適用環境

本正弦波濾波器在下列條件下能可靠工作：

1） 海拔調試不超過2000米；

2） 環境空氣溫度：最高不超過40℃，最低不低于-25℃；

3） 空氣相對濕度：最濕月的平均最大相對濕度為90%；

4） 無爆炸危險的介質中，且介質中無腐蝕金屬和破壞絕緣的氣體及導電塵埃的地方；

5） 不受雨雪侵襲的場所。

3.特點與優點

1) 為電機提供正弦波電壓

2) 消除由于電纜反射效應產生的過電壓和尖峰電壓

3) 消除由于電纜的電流渦流效應產生的脈沖反射，從而降低電磁干擾，使得在一些應用場合允許使用非屏蔽電纜

4) 消除載波頻率引起的電機噪音

5) 減少電機高頻損失

6) 防止電機繞組擊穿，電機絕緣過早老化

7) 延長電機維修間隔

4.功率范圍

  3x380-500V   2.5-1200A

  3x525-690V   13-1320A

  對于大功率應用場合，可以采用多單元并聯安裝。

5.安裝方式

  75A(500V)及以下/13A(690V)采用墻面壁掛安裝 IP00

  115(500V)及以上/28A(690V)及以上采用落地安裝 IP00

6.質保期限

a）本產品達到手冊中所標稱的各項技術指標。本公司產品自售出之日起給予壹年的質量保證（合同另有規定的以合同為準）。

b）產品若需質保服務或修理，須將產品送回本公司或本公司指定維修單位。

6.2 保證限制

前述的保證不適用于因以下情況所造成的損壞：

a）顧客不正確或不適當?shù)氖褂卯a(chǎn)品；

b）未經授權的修改或誤用；

c）在指定的適用環境外操作本產品，或是在不當?shù)牡攸c(diǎn)配置及維修；

d）顧客自行安裝的電路造成的損壞；

e）產品型號或機身序列號被改動、刪除或無法辨認；

f）損壞源于事故，包括但不限于雷擊、進水、火災等。

---
